100G QSFP CWDM модул
100G 10km QSFP28 LR1 Lambda 1270 - 1330nm приемо -предавател, дуплекс LC, единичен режим 100G QSFP CWDM модулът е модул за предаване, предназначен за 10 км приложения за оптична комуникация. Дизайнът е съвместим с 100Gbase-LR1 на IEEE 802.3-2012 Клауза 88 Стандарт IEEE 802.3bm Caui-4 чип към модул ...
- представяне на продукта
100g 10km QSFP28 LR1 Lambda 1270-1330NM Предавател, дуплекс LC, единичен режим
100G QSFP CWDM модулът е модул за предаване, предназначен за 10 км оптични комуникационни приложения. Дизайнът е съвместим с 100Gbase - LR1 на IEEE 802.3 - 2012 Клауза 88 Стандартен IEEE 802.3bm Caui-4 чип към модул Electrical Standard ITU-T G.959.1-2012-02 Стандарт. Модулът преобразува 4 входни канала (CH) от 25Gbps електрически данни в 1 оптичен сигнал за лента за 100GB/s (PAM4) оптична трансмисия. Отвътре, от страна на приемника, модулът A Optical 100GB/s (PAM4) вход в 1 сигнал на лентата и ги преобразува в 4 ленти Изходни електрически данни.
100G QSFP CWDM модулът съдържа дуплекс LC конектор за оптичния интерфейс и 38 - PIN конектор за електрическия интерфейс. Поддържа дължини на вълните на CWDM: 1270nm, 1290nm, 1310nm, 1330nm. За да се сведе до минимум разсейването на светлината в дълги системи за разстояние -, този модул трябва да се използва с едномодово влакно (SMF).
Характеристики:
- QSFP28 MSA съвместим
- 100G Lambda MSA 100G - LR 1 1270 nm 1290nm 1310nm 1330nm Спецификация Съвместима
- Поддържа 53.125Gbaud
- Duplex LC конектори
- 4x25G Електрически интерфейс (OIF CEI - 28G- VSR)
- Максимална консумация на енергия 4.5w
- До 10 км предаване на влакно от един режим (SMF) с FEC
- Единичен +3.3 v захранване
- Температурен диапазон 0 градус до 70 градуса
- ROHS съвместим

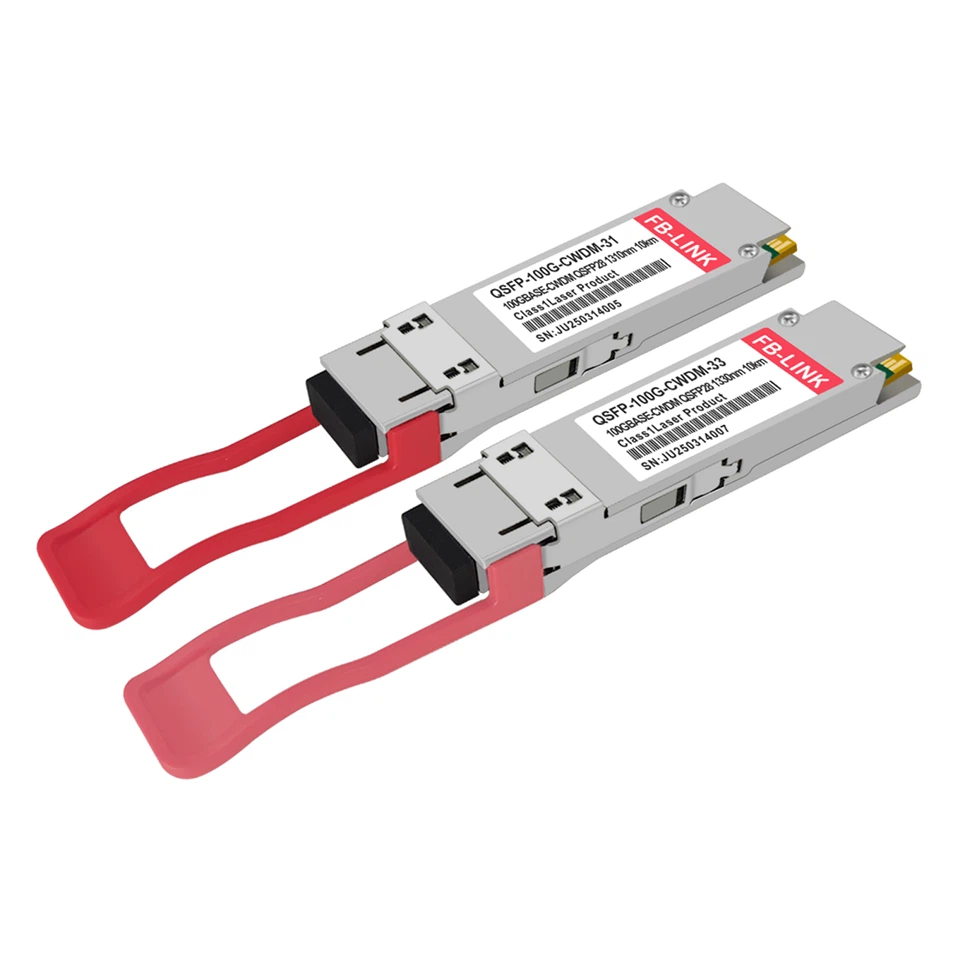

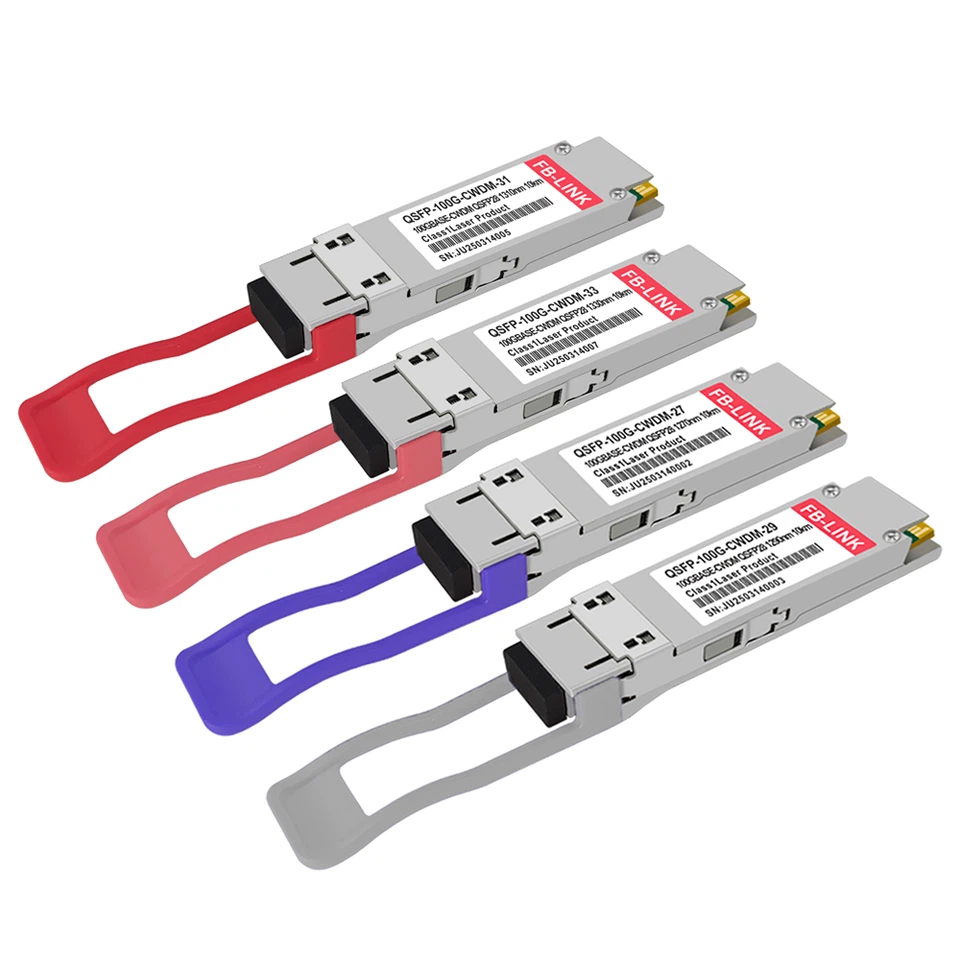

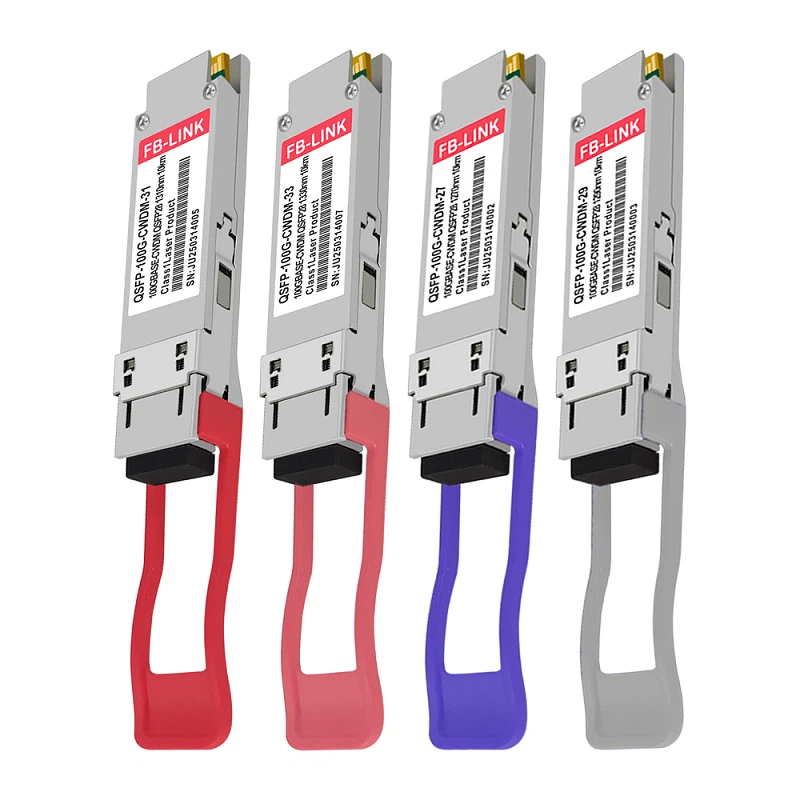

100G QSFP CWDM модул снимки на продукти
Оптични параметри (отгоре=0 до 70 градуса, VCC=3.0 до 3,6 волта)
|
Параметър |
Символ |
Мин |
Typ |
Макс |
Единица |
Ref. |
|
Предавател |
||||||
|
Присвояване на дължината на вълната |
λ |
-6.5 |
λ |
+6.5 |
nm |
|
|
Страна - съотношение на потискане на режима |
SMSR |
30 |
- |
- |
db |
|
|
Средна мощност на стартиране |
Pt |
-1.4 |
- |
4.5 |
DBM |
|
|
Амплитуда на външната оптична модулация (Omaouter) |
PОма |
0.7 |
4.7 |
DBM |
||
|
Изстрелване на мощност в Omaouter минус предавател и дисперсионно затваряне на очите (TDECQ) |
0.7 |
DBM |
Er по -голям или равен на 4,5 dB |
|||
|
Изстрелване на мощност в Omaouter минус предавател и дисперсионно затваряне на очите (TDECQ) |
0.6 |
DBM |
Er<4.5dB |
|||
|
Предавател и дисперсионно затваряне на окото за PAM4 (TDECQ) |
Tdecq |
- |
- |
3.4 |
db |
|
|
Съотношение на изчезване |
Er |
3.5 |
||||
|
Оптична толерантност към възвръщаемост на възвръщаемостта |
- |
- |
20 |
db |
||
|
Средно предавател за изстрелване на изстрелване, |
Поф |
-30 |
DBM |
|||
|
Относителен шум от интензивността |
Рин |
-136 |
db/hz |
1 |
||
|
Оптична толерантност към възвръщаемост на възвръщаемостта |
- |
- |
12 |
db |
||
|
Приемник |
||||||
|
Присвояване на дължината на вълната |
λ |
-6.5 |
λ |
+6.5 |
nm |
|
|
Общ праг на щети |
Thd |
5.5 |
DBM |
1 |
||
|
Средна мощност при вход на приемник, |
R |
-7.5 |
4.5 |
DBM |
||
|
Мощност на приемника (OMA), |
- |
- |
-6.1 |
DBM |
||
|
Чувствителност на приемника |
Rxsens |
-6.5 |
DBM |
1 |
||
|
Странна чувствителност на приемника |
Srs |
-6 |
DBM |
|||
|
RSSI точност |
-2 |
2 |
db |
|||
|
Отражение на приемника |
RRX |
-26 |
db |
|||
|
Los de - assert |
ЛосD |
-15 |
DBM |
|||
|
Los Assert |
ЛосA |
-25 |
DBM |
|||
|
Лос хистерезис |
ЛосH |
0.5 |
db |
|||
Рецептора на предаване на блок
