Ръководство за POE инжектор: Как да захранваме мрежови устройства
Feb 11, 2026| 48 единици 802.3bt камери: 24 работят нормално, 24 многократно прекъсват офлайн.
Миналия месец клиент от Донгуан се обади с точно този проблем. Техният интегратор вече беше прекарал два дни в смяна на инжектори, подмяна на кабели за свързване, дори фабрично-нулиране на камерите. Никой не се сети да провери ъплинка. Зададохме един въпрос: "Какво свързва вашия превключвател за достъп с ядрото?" Отговор: единичен гигабит мед.
Това беше тясното място. Четиридесет-осем камери, предаващи едновременно HD видео през една тръба от 1 Gbps. Изпратихме четиримаSFP-10G-SRмодули и OM3 patchcords от SF Express. Техният инженер размени връзките нагоре в петък следобед. Понеделник сутрин, 46 камери онлайн, стабилно.
Другите две? Все още пада. Оказа се, че тези две изпълнения са остатъци от Cat5e от инсталиране на телефонна система от 2016 г. Всичко останало беше Cat6. Точните думи на клиента, когато му казахме: „Знаех си, че покупката ще се върне, за да ме ухапе за тези евтини кабели.“ Сменени са две работи, готово.
Обща цена на нашата корекция: ¥1180 в оптика и влакна. Интеграторът беше цитирал ¥126 000 за подмяна на целия стек комутатори. Тази ценова разлика е причината да получаваме повтарящи се поръчки.
Избор на PoE стандарт без прекомерно мислене
802.3af ви дава 12,95 W на устройството. Достатъчно за настолни телефони и сензори за врати, нищо повече. 802.3достига 25,5 W, покривайки повечето IP камери и WiFi 6 AP. 802.3bt Тип 3 и Тип 4 обработват съответно 51 W и 71,3 W, където живеят WiFi 6E, PTZ камери с нагреватели и LED панели.
Ето нашата препоръка по подразбиране и мотивите са търговски, а не технически: купете 802.3bt инжектори, дори ако днешните устройства се нуждаят само от 802.3at.
защо Тъй като наблюдавахме как клиент във Виетнам купи 200 единици 802.3at инжектори през Q3 2024.. Осем месеца по-късно техният доставчик на WiFi ги принуди да надстроят до точки за достъп WiFi 6E, консумиращи 38W всяка. Всеки един инжектор стана безполезен. Те препоръчаха 200 единици от 802.3bt. Финансовият директор се обади на нашия търговски представител и попита дали ще изкупим старите. (Ние не можем. Никой не може.)
Bt инжекторът струва приблизително $12 повече на единица, отколкото при. При 200 единици това е $2400 допълнително. Цената на грешката на клиента от Виетнам: 4400 долара за инжектори плюс 2400 долара за бърза доставка за поръчката за замяна, плюс три седмици влошена WiFi производителност в завода им. Собственото ръководство за внедряване на Cisco отбелязва, че недостатъчно захранваните WiFi 7 AP безшумно преминават от 4×4 MIMO на 2×2 режим (ciscopress.com). Вашите потребители няма да видят съобщение за грешка. Те просто ще видят бавни връзки и ще обвинят ИТ екипа.
Ръководството за част № PoE говори за: Вашата връзка нагоре е истинското тясно място
Повечето статии за PoE спират до инжектора. Избран инжектор, свършена работа. Но инжекторът решава само доставката на енергия до крайната точка. Данните от тези крайни точки все още трябва да достигнат до вашата основна мрежа през порта за връзка нагоре на комутатора. И тук проектите тихо се провалят.
Обратно--изчисление на салфетка: 48 камери при 4Mbps всяка=192Mbps поддържани. Добавете режийни разходи, пикове по време на събития на движение и ще прокарате лесно 300-400Mbps през тази връзка нагоре. На хартия гигабитовата мед се справя. На практика, след като вземете предвид друг VLAN трафик на същия комутатор, вие работите при 70-80% използване на връзката нагоре по време на пиковите часове. Това не оставя място за главата. Една буря на излъчване, едно натискане на фърмуера и камерите започват да буферират.
10G оптична връзка елиминира това ограничение за следващите пет до седем години на растеж на устройствата. Цената?
| Какво ви трябва | FB-LINK Цена | Оригинална цена на Cisco | Бележки |
|---|---|---|---|

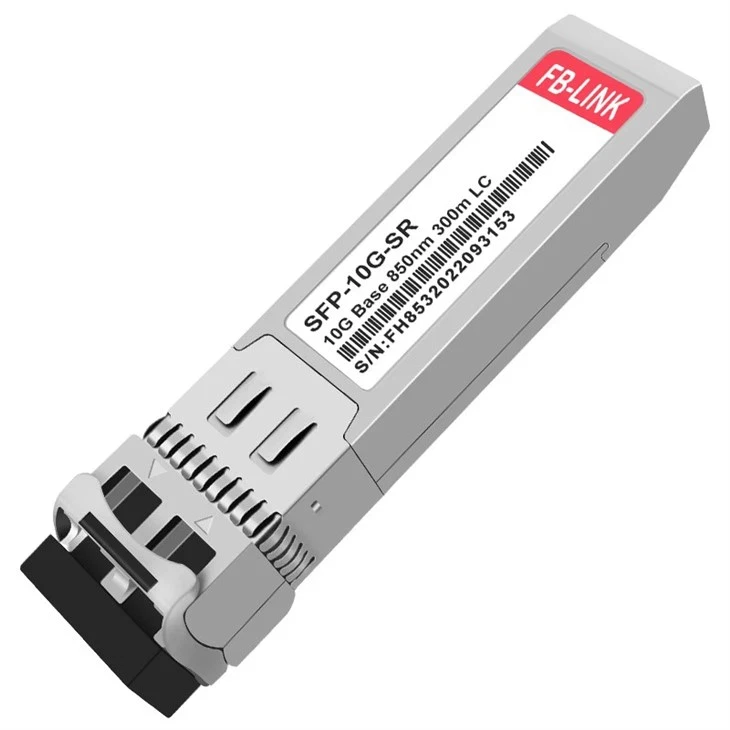

| SFP-10G-SR (MMF, 300 м) | $35/бр | $350/бр | Същият чипсет на Broadcom, сляп-тест идентичен |
| SFP-10G-LR (SMF, 10 км) | $58/бр | $595/бр | За кръстосано -изграждане на връзки |
| OM3 LC-LC пачкорд, 3м | $8/бр | $45/бр |
Непрекъснато ни питат: "Как може вашият модул да е 1/10 от цената на Cisco и все още да работи?" Справедлив въпрос. Доставчикът на чипсета е същият (Broadcom и Avago доминират в това пространство). Оптичните компоненти идват от същите фабрики в Шенжен и Ухан, които доставят първокласни марки. Това, за което Cisco таксува, е логото, договорът за поддръжка на TAC и опаковката за съответствие на корпоративните поръчки. Нашите модули преминават собствените проверки за оперативна съвместимост на Cisco. Имаме протоколи от тестове. Попитайте ни и ние ще ги изпратим заедно с конкретните съвместими модели комутатори от нашия проверен списък с 230+ платформи.
Ако вашата политика за снабдяване силно-изисква оригинална оптика на Cisco или HPE, ние уважаваме това. Не всяка сделка е наша сделка. Но ако бюджетът ви е гъвкав, едно надграждане на 10G връзка нагоре с помощта на нашите модули струва по-малко от един час отстраняване на неизправности в мрежата.
Реален бюджет на проекта: какво всъщност се показва в поръчката
Ето дезинфекцирана версия на действителна оферта, която предоставихме за проект за склад с 48 камери през последното тримесечие. Числата са леко закръглени за клиентска конфиденциалност, но структурата е реална.
| Договорена позиция | Бюджетирани | Действително фактурирано | Какво се случи |
|---|---|---|---|
| 48 × 802.3bt инжектори с един-порт | $2,400 | $2,040 | Договаря се 15% от обема, клиентът приема 4-седмичен срок за изпълнение |
| Тестване за сертифициране на кабели, 60 пуска | $900 | $780 | Пакетна цена, включваща 12 резервни пускания |
| FB-LINK SFP-10G-SR × 4 | $140 | $128 | Промоционална цена, партида Q4 |
| OM3 пачкорди × 4 | $32 | $32 | Стандартен |
| Предпазители от пренапрежение × 6 (камери на открито) | $390 | $450 | Подобрена спецификация, след като проучването на обекта установи открит тръбопровод |
| Обща инфраструктура | $3,862 | $3,430 | |
Клиентът спести приблизително $15 000, като избра инжектора. Реинвестирахме част от това в по-добри корпуси за външни камери (не е наш продукт, но е добре за проекта). Направихме марж на оптиката и пачкордите. Интеграторът направи марж за инсталацията. Всички излязоха напред.
Три неща, които няма да поставим в публикация в блог
Някои подробности принадлежат на директен разговор, а не на публична статия. Ако вашият проект включва някое от следните, свържете се и ние ще споделим специфики, които пазим от уебсайта:
- Изчисления за намаляване на топлинната мощност за големи кабелни снопове.
Пускането на 60+ PoE кабели в една поставка създава натрупване на топлина, което може да намали живота на кабела наполовина. Изчислението зависи от конкретния тип кабел, размера на снопа и температурата на околната среда. Имаме работен лист за оразмеряване, но той изисква параметрите на вашия проект. TIA TSB-184-A определя рамката; приложението е специфично за проекта.
- Заобиколни решения за съвместимост на протоколи за смесени среди-доставчици.
Конфликтите при преговори на Cisco CDP срещу LLDP са реални и документирани във форумите на общността на Cisco. Ако използвате Aruba AP на комутатори на Cisco (или обратно), има стъпки за конфигуриране, които предотвратяват безшумно понижаване на класа на захранване. Справяли сме се с това на множество проекти и можем да преведем вашия инженер през него, но публикуването на корекцията приканва нашите конкуренти да копират нашата инструкция за поддръжка.
- Нива на ценообразуване на обема и опции за етикетиране на OEM.
Нашите публикувани цени са каталозни. Действителните оферти зависят от количеството, гъвкавостта на времето за доставка, условията на плащане и дали имате нужда от нашата или ваша марка на модула. Проекти над 100 оптични единици получават специален мениджър на акаунти. Проекти над 500 получават фабрично-директно ценообразуване.
Кой купувач сте вие?
Не всеки читател се нуждае от едно и също нещо от нас. Преминете към вашата ситуация:
Под 20 крайни точки?
Честно казано, купете инжектори от Amazon или Aliexpress. Нашето минимално количество за поръчка ни прави неконкурентоспособни за малки работни места. Върнете се, когато проектът стане мащабен.
20 до 100 крайни точки?
Това е нашето приятно място за директни продажби. Ние предоставяме оптика за връзка нагоре, оптични кабели и техническа поддръжка, за да сме сигурни, че вашият гръбнак може да се справи с PoE натоварването. Изпратете по имейл списъка с моделите на комутатора и броя на устройствата, ние ще ви отговорим с-потвърдена оферта за съвместимост в рамките на един работен ден.
100 до 500 крайни точки?
Вероятно имате нужда от комбинация от PoE превключватели и инжектори. Ние доставяме оптичния слой и за двата подхода и можем да ви свържем със системни интегратори, с които сме работили във вашия регион. Поискайте кратко решение.
500+ крайни точки в множество сайтове?
Поискайте обаждане с нашия корпоративен екип. Проекти от този мащаб се нуждаят от координирана доставка на оптика, разсрочени графици за доставка и предварителни споразумения за подмяна. Правим това редовно за разполагане на центрове за данни и кампус.
Следваща стъпка
Изпратете BOM на вашия проект (превключване на модели, брой крайни точки, кабелни разстояния, оформление на сграда) наFlash@fb-link8.com. Ред с тема: „PoE проект / [името на вашата компания]“ получава приоритетно маршрутизиране.
Текущо време за изпълнение на SFP-10G-SR:на склад, изпраща се до 48 часаза поръчки под 50 бр. По-големи поръчки: 2-3 седмици от Шенжен.
Ценообразуването за Q1 е заключено до 31 март. Потвърдено е, че разходите за компоненти от нашите доставчици нагоре по веригата се увеличават през Q2 и ние ще коригираме съответно. Ако графикът на вашия проект падне през следващите 90 дни, заключването на цените сега ви спестява 6-10% в сравнение с поръчката през април.
